يعد عكس اتجاه محرك DC المصقول عملية أساسية تجد تطبيقات عبر مختلف الصناعات ومشاريع DIY. في هذه المدونة، باعتبارنا موردًا رائدًا لمحركات التيار المستمر المصقولة، سوف نستكشف العلم الكامن وراء هذه المحركات، وطرق عكس الاتجاه، والاعتبارات العملية.
فهم أساسيات محركات التيار المستمر المصقولة
قبل الغوص في عكس اتجاه المحرك، من الضروري فهم كيفية عمل محركات التيار المستمر ذات الفرشاة. يتكون محرك DC المصقول من جزأين رئيسيين: الجزء الثابت والدوار. يحتوي الجزء الثابت، وهو الجزء الثابت من المحرك، على مغناطيس دائم يخلق مجالًا مغناطيسيًا. يتكون الجزء الدوار، الذي يدور داخل الجزء الثابت، من ملف من الأسلاك أو عدة ملفات.
عندما يمر تيار كهربائي عبر الملف الموجود في الجزء الدوار، فإنه يولد مجالًا مغناطيسيًا. التفاعل بين المجال المغناطيسي للجزء الثابت والمجال المغناطيسي للجزء المتحرك يؤدي إلى دوران الجزء المتحرك. تلعب الفرش، المصنوعة عادةً من الكربون، دورًا حاسمًا. إنهم مسؤولون عن إمداد الجزء الدوار بالطاقة الكهربائية من خلال المبدل، وهو عبارة عن حلقة مجزأة تعمل على عكس اتجاه التيار في ملفات الدوار في الوقت المناسب للحفاظ على استمرار الدوران.
لماذا عكس الاتجاه؟
هناك أسباب عديدة لعكس اتجاه محرك التيار المستمر المصقول. في مجال الروبوتات، على سبيل المثال، قد يحتاج المحرك إلى دفع عجلات الروبوت إلى الأمام والخلف. في الآلات الصناعية، قد يحتاج الحزام الناقل إلى نقل المواد في كلا الاتجاهين. في الأجهزة المنزلية، مثل ستائر النوافذ أو أبواب المرآب، يجب عكس اتجاه المحرك لفتح وإغلاق الآلية.
طرق عكس الاتجاه
هناك طريقتان أساسيتان لعكس اتجاه محرك التيار المستمر المصقول: عكس قطبية مصدر الطاقة واستخدام دائرة تشغيل المحرك.
عكس قطبية مصدر الطاقة
إن أبسط طريقة لعكس اتجاه محرك التيار المستمر المصقول هي عكس قطبية الجهد المطبق عليه. وفقًا لقاعدة اليد اليمنى في الكهرومغناطيسية، عندما يتم عكس اتجاه التيار في الملف الدوار، فإن اتجاه القوة المغناطيسية المؤثرة على الملف ينعكس أيضًا. ونتيجة لذلك، يدور الدوار في الاتجاه المعاكس.
لعكس القطبية، يمكنك استخدام مفتاح بسيط مزدوج القطب مزدوج الرمي (DPDT). يحتوي مفتاح DPDT على ستة أطراف طرفية ويمكن استخدامه لتبديل التوصيلات الإيجابية والسلبية لمصدر الطاقة بالمحرك. عندما يكون المفتاح في وضع واحد، يدور المحرك في اتجاه واحد، وعندما يتم قلبه إلى الوضع الآخر، يدور المحرك في الاتجاه المعاكس.
ومع ذلك، هذا الأسلوب له حدوده. إنها مناسبة للتطبيقات الصغيرة الحجم حيث لا يكون المحرك تحت حمل ثقيل ويكون مصدر الطاقة منخفض الجهد نسبيًا. بالنسبة للمحركات الكبيرة أو التطبيقات التي تتطلب عكسًا متكررًا، قد لا يكون استخدام مفتاح DPDT هو الحل الأكثر عملية.
استخدام دائرة تشغيل المحرك
تعد دائرة تشغيل المحرك طريقة أكثر تطوراً لعكس اتجاه محرك التيار المستمر المصقول. تم تصميم دوائر تشغيل المحرك للتعامل مع التيارات والفولتية الأعلى، مما يجعلها مناسبة للاستخدام مع المحركات الأكبر حجمًا والأكثر قوة.
واحدة من أكثر أنواع دوائر تشغيل المحركات شيوعًا هي دائرة الجسر H. تم تسمية الجسر H بهذا الاسم نسبة إلى شكله الذي يشبه الحرف "H" عند رسمه على مخطط تخطيطي. ويتكون من أربعة مفاتيح (عادةً MOSFETs أو ترانزستورات ثنائية القطب) مرتبة في تكوين محدد.
عندما يتم تشغيل وإيقاف المفاتيح في مجموعات مختلفة، يمكن التحكم في اتجاه التيار المتدفق عبر المحرك. على سبيل المثال، عندما يكون المفتاحان S1 وS4 مغلقين، والمفتاحين S2 وS3 مفتوحين، يتدفق التيار عبر المحرك في اتجاه واحد. عندما يكون المفتاحان S2 وS3 مغلقين، والمفتاحين S1 وS4 مفتوحين، يتدفق التيار عبر المحرك في الاتجاه المعاكس.
يمكن دمج دوائر الجسر H في الدوائر المتكاملة لمحرك المحرك (الدوائر المتكاملة) لسهولة الاستخدام. غالبًا ما تحتوي هذه الدوائر المتكاملة على ميزات إضافية مثل الحماية من التيار الزائد، والإغلاق الحراري، والتحكم في PWM (تعديل عرض النبضة)، مما يسمح بالتحكم الدقيق في سرعة المحرك بالإضافة إلى عكس الاتجاه.
اعتبارات عملية
عند عكس اتجاه محرك التيار المستمر المصقول، هناك العديد من الاعتبارات العملية التي يجب وضعها في الاعتبار.
التقييمات الكهربائية
قبل محاولة عكس اتجاه المحرك، من المهم التحقق من تقييماته الكهربائية. كل محرك لديه نطاق الجهد المحدد والتصنيف الحالي. قد يؤدي تجاوز هذه التصنيفات إلى إتلاف المحرك والتسبب في ارتفاع درجة الحرارة وحتى تشكيل خطر على السلامة. تأكد من أن مصدر الطاقة وأي مفاتيح أو دوائر تشغيل المحرك المستخدمة متوافقة مع المتطلبات الكهربائية للمحرك.
القصور الذاتي الميكانيكي
تتميز محركات التيار المستمر المصقولة بالقصور الذاتي الميكانيكي، مما يعني أنها لا تغير اتجاهها على الفور عندما يتم عكس التيار. يجب أن يتباطأ المحرك من سرعته الحالية إلى الصفر ثم يتسارع في الاتجاه المعاكس. يمكن أن يسبب ذلك ضغطًا على مكونات المحرك، خاصة إذا كان المحرك تحت حمل ثقيل. في بعض الحالات، قد يكون من الضروري تقليل الحمل على المحرك أو استخدام آلية التشغيل/الإيقاف الناعم لتقليل تأثير تغيير الاتجاه.
ارتداء الفرشاة
تتآكل الفرش الموجودة في محرك DC المصقول بمرور الوقت بسبب الاحتكاك بين الفرش والمبدل. يمكن أن تؤدي التغييرات المتكررة في الاتجاه إلى تسريع تآكل الفرشاة لأن الفرش تتعرض لضغط إضافي عند عكس الاتجاه الحالي. قد تكون هناك حاجة لفحص واستبدال الفرش بانتظام لضمان طول عمر المحرك وتشغيله الموثوق.
عروض منتجاتنا
باعتبارنا موردًا موثوقًا به لمحركات التيار المستمر المصقولة، فإننا نقدم مجموعة واسعة من المحركات عالية الجودة لتلبية احتياجاتك. ملكنامحرك PMDC عالي الأداءتم تصميمه للتطبيقات التي تتطلب عزم دوران عاليًا وكفاءة. إنها مناسبة للاستخدام في الأتمتة الصناعية والروبوتات وتطبيقات السيارات.

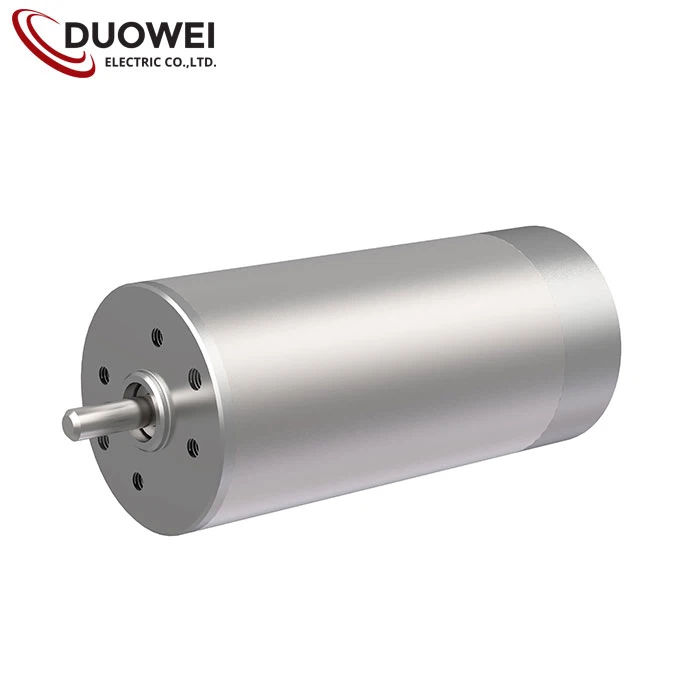

إذا كنت تبحث عن محرك بتصنيف جهد محدد، فلدينامحرك PMDC 24 فولتومحرك تيار مستمر ناعم 24 فولتهي اختيارات ممتازة. تتوفر هذه المحركات بتصنيفات وتكوينات مختلفة للطاقة، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات، بما في ذلك الأجهزة الإلكترونية الاستهلاكية والأجهزة الطبية والآلات صغيرة الحجم.
